专注热喷涂技术的开发与施工
热喷涂，喷铝.喷锌.喷铜.喷不锈钢.喷捏铝合金等..189-5323-2822
专注热喷涂技术的开发与施工
热喷涂，喷铝.喷锌.喷铜.喷不锈钢.喷捏铝合金等..189-5323-2822
青岛铜泰热喷涂有限公司
E-mail:18953106762@163.com
网址：www.ttrpt.cn
地址：青岛即墨市环秀办事处三里庄村

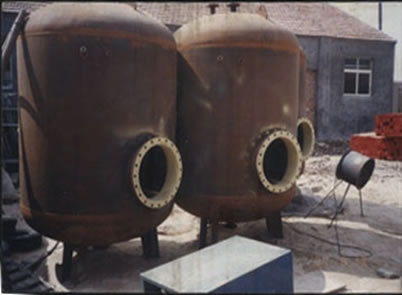

表面工程被称为工业的美容师，目前涂层技术不断推陈出新，传统的与先进的、单一的与复合的涂层体系构建起一个庞大精彩、眼花缭乱的表面工程新局面，选择合适的涂层产品无疑将令您实现点石成金，节省大量建设资金，实现经济效益最大化的愿望。以不锈钢涂层为例，应用于碳钢发酵罐内壁防腐，达到不锈钢罐使用性能，整体造价仅为不锈钢罐的1/10左右，可谓“点石成金”。
该不锈钢涂层侧重于防锈蚀及耐高温，首先，不锈钢涂层本身具有耐腐蚀性好的特点，从而防止铁锈的污染；其次，不锈钢涂层具有与碳钢储罐相一致的导热系数和热膨胀系数，抗热冲击性是其他搪瓷、塑料材料涂层无法相比的，正常使用过程中的温度变化不会造成脱落。
涂料选择：必须选用通过食品安全认证（如美国 FDA 认证、中国 GB 4806 系列标准认证等）的涂料。根据容器的使用环境和盛装食品类型选择合适的涂料类型，如盛装酸性食品的容器，应选择耐酸性强的环氧树脂涂料；高温杀菌处理的容器，需采用耐高温的有机硅涂料。同时，还要考虑涂料的颜色、光泽度等外观性能是否符合需求。
表面粗糙度：容器表面的粗糙度对涂层附着力影响显著。适当的粗糙度可增加涂层与基体的机械咬合力，但过于粗糙会导致涂层厚度不均匀，还可能藏污纳垢，影响食品安全。一般建议表面粗糙度控制在 Ra 1.6 - 3.2μm，可通过喷砂、打磨等方式实现。
喷涂厚度：食品级容器防腐涂层的厚度通常在 0.05 - 0.2mm 之间。较薄的涂层（0.05 - 0.1mm）适用于对表面精度要求较高、腐蚀环境较轻的场合；较厚的涂层（0.1 - 0.2mm）则适用于腐蚀环境较恶劣、需要更强防护的容器。但涂层过厚会增加成本，且可能影响容器的外观和使用性能。
固化条件：不同类型的涂料固化条件不同。环氧树脂涂料一般需要在 120 - 180℃下烘烤 20 - 60 分钟；水性丙烯酸涂料可在常温下自然干燥，但加热固化（60 - 80℃）能加快干燥速度，提高涂层性能。固化温度过低或时间不足，涂层无法完全固化，耐腐蚀性和附着力下降；温度过高或时间过长，可能导致涂层变色、老化。
喷涂压力与速度：采用空气喷涂时，喷涂压力一般控制在 0.3 - 0.5MPa，压力过高会导致涂料过度雾化，产生飞漆，浪费涂料且污染环境；压力过低则涂料雾化不良，涂层表面粗糙。喷枪移动速度应保持在 20 - 50cm/s，速度过快，涂层厚度不足；过慢则易产生流挂现象。
食品储存容器：如不锈钢储罐、塑料储水桶等。在不锈钢储罐内壁喷涂食品级环氧树脂涂料，可防止罐体被储存的食品（如酱油、醋、酒类等）腐蚀，同时避免金属离子溶出污染食品。塑料储水桶表面喷涂水性丙烯酸涂料，既能增强其耐化学腐蚀性，又能提升外观质感，防止塑料老化。
食品加工设备：包括反应釜、搅拌器、输送带等。食品加工过程中，设备会接触到各种原料、添加剂以及高温、潮湿等环境，容易发生腐蚀。在反应釜内壁喷涂耐高温、耐腐蚀的有机硅涂料，可保障设备在高温加工环境下正常运行；在输送带表面喷涂耐磨、防滑且符合食品安全标准的涂料，既能延长输送带使用寿命，又能防止食品在传输过程中滑落、污染。
食品包装容器：如易拉罐、玻璃瓶、塑料瓶等。易拉罐内壁喷涂食品级涂料，可阻隔铝与食品直接接触，防止铝离子迁移到食品中，同时增强罐体的耐腐蚀性；玻璃瓶和塑料瓶表面喷涂涂料，可起到装饰、标识和防护作用，提升产品的市场竞争力。
餐饮器具：如不锈钢餐具、厨房用锅具等。在不锈钢餐具表面喷涂不粘涂料，不仅方便清洗，还能防止食物残留滋生细菌；厨房用锅具内壁喷涂食品级防腐耐磨涂料，可抵御烹饪过程中酸碱物质的腐蚀，延长锅具使用寿命。
前期准备：首先对容器表面进行彻底的预处理。对于金属容器，需进行除油、除锈处理，可采用化学脱脂剂去除油污，喷砂或抛丸去除锈迹和氧化皮；对于塑料容器，要用专用清洁剂清洗表面，去除脱模剂、灰尘等杂质。根据容器材质、使用要求和涂料特性，选择合适的喷涂设备，如喷枪、空气压缩机、烤箱等，并确保设备运行正常。同时，准备好防护用具，如口罩、手套、护目镜等，保障操作人员安全。
涂料调配：严格按照涂料产品说明书的配方和比例，准确称量各组分进行调配。调配过程中要充分搅拌，确保涂料混合均匀，避免出现沉淀、结块等现象。对于双组分涂料，要注意两组分的混合比例和混合后的使用时间，超过适用期的涂料不能使用。
喷涂施工：将预处理后的容器固定在合适位置，确保喷涂过程中容器稳定。开启喷涂设备，调整好喷涂参数，进行试喷，观察涂层的均匀性、厚度和雾化效果，根据试喷结果对参数进行微调。正式喷涂时，采用交叉喷涂法，确保涂层均匀覆盖容器表面，避免出现漏喷、流挂等缺陷。对于形状复杂的容器，要注意各个部位的喷涂角度和覆盖情况，确保无喷涂死角。
固化干燥：喷涂完成后，将容器放入烤箱或置于合适的环境中进行固化干燥。严格按照涂料规定的固化温度和时间进行操作，升温、降温过程要缓慢进行，避免因温度变化过快导致涂层开裂或脱落。自然干燥时，要确保环境通风良好，温度和湿度适宜，防止涂层表面出现气孔、发白等问题。
质量检测与后处理：对喷涂后的容器进行质量检测，包括涂层厚度测量、附着力测试、耐腐蚀性测试以及食品安全检测等。使用涂层测厚仪检测涂层厚度是否符合要求；通过划格法测试涂层附着力；采用浸泡试验检测涂层的耐腐蚀性；依据相关食品安全标准，对涂层进行迁移量等检测。如发现涂层存在质量问题，需分析原因并进行修复或重新喷涂。对于表面粗糙度不符合要求的涂层，可进行研磨、抛光等后处理。
涂层附着力差：主要原因是表面预处理不充分、涂料选择不当或固化工艺不正确。解决方法是加强表面预处理，确保容器表面清洁、干燥且具有合适的粗糙度；选择与容器基体材料适配的涂料；严格按照规定的固化温度和时间进行操作，必要时可先喷涂一层底漆，增强涂层与基体的结合力。
涂层表面有气泡或针孔：可能是涂料调配过程中混入空气、容器表面有残留水分或固化过程升温过快导致。在涂料调配时要充分搅拌排气；确保容器表面干燥后再进行喷涂；固化过程中控制升温速度，避免溶剂和水分快速挥发形成气泡。对于已产生的气泡和针孔，可采用局部修补或重新喷涂的方式处理。
涂层耐腐蚀性不达标：与涂料质量、涂层厚度和均匀性有关。需选用质量合格、性能符合要求的涂料；严格控制涂层厚度，确保涂层均匀覆盖，无漏喷、薄厚不均现象；对于腐蚀环境较恶劣的容器，可采用多层喷涂的方式，提高涂层的防护性能。
涂层食品安全指标不合格：可能是涂料本身不符合食品安全标准，或在喷涂、固化过程中受到污染。必须选用通过严格食品安全认证的涂料，并在喷涂过程中保持环境清洁，避免灰尘、杂质等污染涂层。在固化过程中，要确保温度和时间符合要求，防止涂料分解产生有害物质。若检测发现食品安全指标不合格，需立即停止使用相关容器，并对涂层进行处理或更换。
鲁公网安备 37028202000656号
