专注热喷涂技术的开发与施工
热喷涂，喷铝.喷锌.喷铜.喷不锈钢.喷捏铝合金等..189-5323-2822
专注热喷涂技术的开发与施工
热喷涂，喷铝.喷锌.喷铜.喷不锈钢.喷捏铝合金等..189-5323-2822
青岛铜泰热喷涂有限公司
E-mail:18953106762@163.com
网址：www.ttrpt.cn
地址：青岛即墨市环秀办事处三里庄村

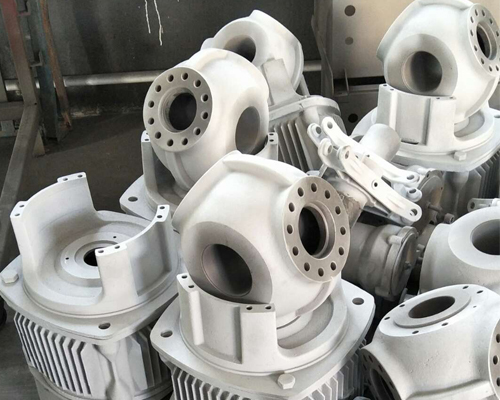

喷涂材料选择：根据使用环境和防护需求选择合适的铝材料。在一般大气环境中，纯铝涂层可满足基本防护要求；在海洋环境下，铝镁合金因能抵抗盐雾腐蚀而更适用；在工业大气环境，尤其是存在酸碱等化学物质侵蚀时，铝锌合金表现更佳。此外，材料的纯度和杂质含量也会影响涂层性能，喷涂用铝材料纯度应不低于 99.5%，杂质过多会降低涂层的抗氧化和防腐蚀能力。
热源温度与功率：不同热源的温度和功率对热喷铝效果影响显著。火焰喷涂温度约 3000℃，电弧喷涂温度在 4000 - 6000℃，等离子喷涂温度可达 16000℃。对于热喷铝，电弧喷涂的温度能较好地熔化铝材料且避免过度氧化，其功率需与喷涂效率、铝材料熔化速度匹配。功率过低，铝无法充分熔化，导致涂层结合强度低、孔隙率高；功率过高，会造成铝的过度蒸发和氧化，浪费材料并影响涂层质量。
喷涂距离：喷枪与基体表面的距离决定铝颗粒到达基体时的温度和速度。距离过近，基体易受高温影响变形，涂层表面粗糙度大且易出现流挂；距离过远，颗粒在飞行中热量和动能损失多，结合强度降低，还可能因氧化加剧使涂层性能下降。一般电弧喷涂铝的距离控制在 100 - 200 毫米，实际操作时需根据喷枪类型、材料特性和设备性能微调。
气体流量：在热喷涂过程中，用于雾化和送粉（丝）的气体流量至关重要。以电弧喷涂为例，压缩空气流量影响铝丝的熔化和雾化效果。流量过大，铝丝熔化后被过度吹散，导致涂层不均匀、飞溅严重；流量过小，铝丝雾化不良，涂层表面粗糙、孔隙多。通常压缩空气流量保持在 0.4 - 0.6MPa，以实现铝丝均匀熔化和良好雾化。
涂层厚度：热喷铝涂层厚度需依据使用环境的腐蚀程度和防护期限确定。在普通大气环境，80 - 120 微米的涂层厚度可提供 5 - 8 年的防护；在海洋、工业等恶劣环境，涂层厚度需达到 150 - 300 微米，甚至更厚，才能保障长期有效防护。但涂层过厚会增加成本，还可能因内部应力过大引发开裂、剥落，实际中常采用分层喷涂控制厚度。
钢结构建筑领域：在大型桥梁、电视塔、工业厂房等钢结构设施中，热喷铝广泛应用于防腐蚀保护。例如，跨海大桥的钢箱梁、桥墩等关键部位，长期受海洋盐雾侵蚀，采用热喷铝涂层结合封闭涂层的防护体系，可显著延长钢结构使用寿命，减少维护成本；工业厂房的钢架结构，面临工业废气和湿气腐蚀，热喷铝涂层能有效抵御侵蚀，保障建筑安全。
船舶与海洋工程领域：船舶的船体、甲板、船舱以及海洋平台的钢结构长期处于海水浸泡和海洋大气环境中，腐蚀问题严峻。热喷铝镁合金涂层应用于船舶表面，可有效抵抗海水腐蚀和电化学腐蚀；在海洋平台的导管架、桩腿等部位喷涂铝涂层，结合防腐油漆，能形成可靠的防护屏障，降低海洋工程设施的腐蚀风险，确保其安全稳定运行。
石油化工行业：石油化工设备如储罐、反应釜、管道等，常接触酸碱、盐类等腐蚀性介质。在储罐内壁喷涂铝锌合金涂层，可防止储存介质对罐体的腐蚀；对于石油化工管道，尤其是埋地管道，热喷铝涂层配合阴极保护，能增强防腐蚀能力，减少泄漏隐患，保障生产安全。此外，在高温反应釜表面喷涂铝涂层，还可起到一定的隔热作用，降低能耗。
电力能源行业：在火力发电厂中，锅炉管道、烟囱等设备长期处于高温、高腐蚀环境。热喷铝涂层应用于锅炉管道，可抵御高温氧化和硫化腐蚀，延长管道使用寿命；烟囱内壁喷涂铝涂层，能防止烟气腐蚀，减少维护频次。在风力发电领域，风机塔筒长期暴露在户外，热喷铝涂层可有效防护其免受风雨、紫外线等侵蚀，保障风机稳定运行。
机械制造与维修领域：在户外机械设备如挖掘机、起重机、农业机械的金属部件表面，热喷铝涂层可提供良好的防腐蚀和耐磨保护。例如，挖掘机的履带板、臂杆等部件，在工作中易受泥土、砂石磨损和雨水腐蚀，热喷铝涂层既能减少磨损，又能防止金属生锈；对于磨损或腐蚀的机械零件，热喷铝修复技术可恢复其尺寸和性能，降低维修成本。
前期准备：首先对基体表面进行严格预处理，这是保证涂层质量的关键。使用丙酮、酒精等有机溶剂彻底去除表面油污、油脂；通过喷砂处理（常用棕刚玉砂）使表面达到 Sa2.5 级清洁度标准，粗糙度控制在 Ra 3.2 - 6.3μm，以增强涂层与基体的结合力。根据基体材质、使用环境和防护要求，选择合适的热喷涂设备和铝喷涂材料。同时，检查设备运行状态，确保气源、电源、送丝系统等部件正常工作。准备好防护用具，如防护面罩、手套、防护服、防尘口罩等，保障操作人员安全。
设备调试：按照设备操作手册安装并调试热喷涂设备。对于电弧喷涂设备，调节电弧电压、电流，使铝丝稳定熔化；调整压缩空气压力和流量，保证铝丝均匀雾化。进行试喷，观察铝涂层的形成情况，检测涂层厚度、均匀性和结合强度，根据试喷结果优化设备参数，如电压、电流、气体流量等，直至达到理想喷涂效果。
喷涂操作：将预处理后的基体固定在合适位置，确保喷涂过程中稳定。启动喷涂设备，按照预定的喷涂路径和顺序操作。采用交叉喷涂法，确保涂层均匀覆盖基体表面，避免漏喷、流挂。喷涂时保持喷枪与基体表面垂直，控制好喷涂距离和移动速度，匀速移动喷枪。对于大面积喷涂，分区域进行并注意区域衔接，保证涂层厚度一致。喷涂过程中密切观察喷涂状态，若出现铝丝熔化异常、涂层不均匀等问题，及时调整设备参数。
后处理：喷涂完成后，对铝涂层进行必要的后处理。为进一步提高涂层的防腐蚀性能和美观度，可在铝涂层表面喷涂封闭剂或油漆。封闭剂能填充涂层孔隙，阻止腐蚀介质渗入；油漆则提供额外防护和装饰效果。后处理时严格按照封闭剂或油漆的使用说明操作，确保铝涂层表面干燥、清洁后再涂装，控制好涂层厚度和均匀性。
质量检测：采用多种方法对热喷铝涂层进行质量检测。使用涂层测厚仪测量涂层厚度，确保符合设计要求；通过划格法测试涂层附着力，检查涂层与基体的结合牢固程度；利用金相显微镜观察涂层显微组织，检测孔隙率和致密性。此外，还可进行盐雾试验、湿热试验、高温氧化试验等加速腐蚀试验，评估涂层的防腐蚀、抗氧化性能。若检测发现质量问题，分析原因并进行修复或重新喷涂。
涂层结合强度低：主要原因是基体表面预处理不充分、喷涂参数不当或材料质量不佳。解决方法是加强表面预处理，确保表面清洁、粗糙；优化电弧电压、电流、气体流量等喷涂参数，保证铝丝充分熔化和良好雾化；选用纯度高、质量合格的铝喷涂材料，必要时可先喷涂过渡层增强结合力。
涂层表面粗糙、孔隙率高：可能是气体流量过大、喷涂距离过远或铝丝熔化不充分导致。可适当降低气体流量，调整喷涂距离至合适范围，检查并调整电弧电压和电流，确保铝丝均匀熔化。对于已形成的粗糙表面和孔隙，可采用打磨、重熔或二次喷涂的方式进行处理。
涂层厚度不均匀：与喷枪移动速度不均匀、喷涂路径规划不合理有关。操作时要保持喷枪匀速移动，提前规划好喷涂路径，采用交叉喷涂法确保涂层均匀覆盖。对于厚度不均匀的涂层，可在较薄区域进行补喷，调整补喷时的参数，使涂层厚度达到一致。
涂层出现裂纹、剥落：涂层厚度过大、内部应力过高或后处理不当易引发此类问题。采用分层喷涂控制厚度，每层不宜过厚；喷涂后可进行适当的热处理消除应力；在进行封闭剂或油漆涂装时，确保涂层表面干燥、清洁，避免因涂层与后续涂层结合不良导致剥落。若涂层已出现裂纹、剥落，需去除原有涂层，重新进行喷涂和后处理。
涂层防腐蚀性能不达标：与涂层厚度不足、孔隙率高或后处理防护体系不完善有关。严格控制涂层厚度，确保达到设计要求；降低涂层孔隙率，提高涂层致密性；完善后处理防护体系，选择合适的封闭剂和油漆，并保证涂装质量。通过加速腐蚀试验检测涂层性能，若不达标，及时采取补救措施。
鲁公网安备 37028202000656号
