专注热喷涂技术的开发与施工
热喷涂，喷铝.喷锌.喷铜.喷不锈钢.喷捏铝合金等..189-5323-2822
专注热喷涂技术的开发与施工
热喷涂，喷铝.喷锌.喷铜.喷不锈钢.喷捏铝合金等..189-5323-2822
青岛铜泰热喷涂有限公司
E-mail:18953106762@163.com
网址：www.ttrpt.cn
地址：青岛即墨市环秀办事处三里庄村
喷涂材料选择：根据使用环境和防腐蚀要求选择合适的锌材料。在一般大气环境中，纯锌涂层即可满足基本的防腐蚀需求；在海洋环境、工业大气等高腐蚀环境下，宜选用锌铝合金，如含铝量 15% - 85% 的锌 - 铝合金，其耐腐蚀性是纯锌涂层的数倍。同时，喷涂材料的纯度对涂层质量有重要影响，锌丝或锌粉的纯度应不低于 99.9%，杂质含量过高会降低涂层的防腐蚀性能。
热源温度与功率：不同的热喷涂方式热源温度不同。火焰喷涂温度约 3000℃，电弧喷涂温度 4000 - 6000℃，等离子喷涂温度可达 16000℃。对于热喷锌，电弧喷涂的温度较为适宜，既能使锌充分熔化，又不会因温度过高导致锌过度氧化。热源功率需与喷涂材料的熔化速度和喷涂效率相匹配，功率过低，锌熔化不充分，涂层结合强度低、孔隙率高；功率过高，会造成锌的过度蒸发和氧化，浪费材料且影响涂层质量。
喷涂距离：喷枪与基体表面的距离决定锌颗粒到达基体时的温度和速度。距离过近，基体易受高温影响变形，且涂层表面粗糙度大；距离过远，颗粒在飞行过程中热量和动能损失过多，会降低与基体的结合强度，还可能因氧化导致涂层性能下降。一般电弧喷涂锌的距离控制在 100 - 200 毫米，实际操作中需根据喷枪类型和喷涂材料特性进行微调。
气体流量：在热喷涂过程中，用于雾化和送粉的气体流量至关重要。对于电弧喷涂，压缩空气的流量影响锌丝的熔化和雾化效果。流量过大，锌丝熔化后被过度吹散，涂层不均匀且易产生飞溅；流量过小，锌丝雾化不良，涂层表面粗糙、孔隙率高。通常压缩空气流量控制在 0.4 - 0.6MPa，以保证锌丝均匀熔化和良好的雾化效果。
涂层厚度：热喷锌涂层厚度需根据使用环境的腐蚀程度和防护要求确定。在一般大气环境下，涂层厚度 100 - 150 微米即可提供 5 - 10 年的防腐蚀保护；在海洋环境或工业大气环境中，涂层厚度需达到 200 - 300 微米，甚至更厚，以确保长期的防腐蚀性能。但涂层过厚会增加成本，且可能导致涂层内部应力过大，易出现开裂、剥落现象。
钢结构建筑领域：在桥梁、铁塔、厂房等钢结构建筑中，热喷锌被广泛应用于防腐蚀保护。例如，大型跨海桥梁的钢箱梁、桥墩钢构件，长期暴露在海洋大气环境中，采用热喷锌涂层结合封闭涂层的防护体系，可有效抵御盐雾腐蚀，延长桥梁使用寿命；通信铁塔、电力铁塔在户外经受风吹日晒和工业废气侵蚀，热喷锌涂层能为其提供可靠的防腐蚀保障，减少维护成本和频率。
船舶制造与维修行业：船舶的船体、甲板、船舱等部位长期处于海水浸泡和海洋大气腐蚀环境中。热喷锌涂层应用于船舶钢结构表面，可有效防止海水腐蚀和电化学腐蚀。在船舶维修过程中，对于局部腐蚀的部位，热喷锌修复技术能够快速、有效地恢复其防腐蚀性能，保障船舶的航行安全和使用寿命。
石油化工行业：石油化工设备如储罐、管道、反应釜等，经常接触腐蚀性介质和恶劣的工作环境。在储罐内壁喷涂锌铝合金涂层，可防止储存介质对罐体的腐蚀；对于石油管道，尤其是埋地管道，热喷锌涂层结合防腐胶带等防护措施，能显著提高管道的防腐蚀能力，减少泄漏风险，保障石油化工生产的安全稳定运行。
机械制造领域：在一些户外机械设备，如工程机械、农业机械等的金属部件表面，热喷锌涂层可提供良好的防腐蚀和耐磨保护。例如，挖掘机的履带板、推土机的铲刀等部件，在工作中受到泥土、砂石的磨损和雨水的腐蚀，热喷锌涂层既能减少磨损，又能防止金属生锈，延长部件的使用寿命，降低设备维护成本。
市政设施领域：城市中的路灯杆、交通护栏、景观雕塑等市政设施，长期暴露在户外环境中。热喷锌涂层不仅能为这些设施提供防腐蚀保护，延长其使用寿命，还能通过后续的涂装处理，赋予设施美观的外观，提升城市形象。
前期准备：首先对基体表面进行严格的预处理，这是确保热喷锌涂层质量的关键。使用丙酮、酒精等有机溶剂去除表面油污；通过喷砂处理（常用棕刚玉砂）使表面达到 Sa2.5 级清洁度标准，粗糙度控制在 Ra 3.2 - 6.3μm，以增加涂层与基体的结合力。根据基体材料、使用环境和防护要求，选择合适的热喷涂设备和锌喷涂材料。同时，检查设备的运行状态，确保气源、电源、送丝系统等部件正常工作。准备好防护用具，如防护面罩、手套、防护服等，保障操作人员安全。
设备调试：按照设备操作手册，安装并调试热喷涂设备。对于电弧喷涂设备，调节好电弧电压、电流，使锌丝能够稳定熔化；调整压缩空气的压力和流量，确保锌丝均匀雾化。进行试喷，观察锌涂层的形成情况，检测涂层的厚度、均匀性和结合强度，根据试喷结果对设备参数进行优化调整。

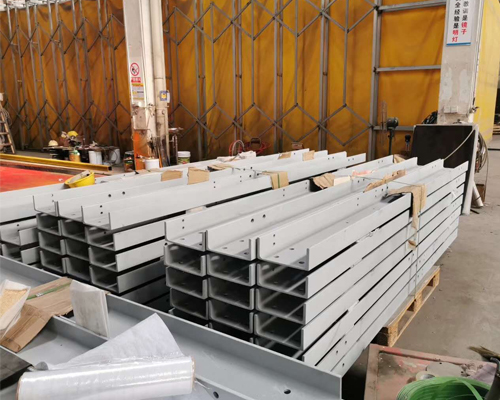

喷涂操作：将预处理后的基体固定在合适位置，确保喷涂过程中稳定。开启喷涂设备，按照预定的喷涂路径和顺序进行操作。采用交叉喷涂法，确保涂层均匀覆盖基体表面，避免出现漏喷、流挂等缺陷。在喷涂过程中，保持喷枪与基体表面垂直，且距离和移动速度稳定。对于大面积喷涂，可分区域进行，注意各区域之间的衔接，保证涂层厚度一致。密切观察喷涂状态，如发现锌丝熔化异常、涂层不均匀等问题，及时调整设备参数。
后处理：喷涂完成后，对锌涂层进行必要的后处理。为提高涂层的防腐蚀性能和美观度，可在锌涂层表面喷涂封闭剂或油漆。封闭剂能填充涂层孔隙，阻止腐蚀介质渗入；油漆则可提供额外的防护和装饰效果。后处理过程中，要严格按照封闭剂或油漆的使用说明进行操作，确保涂层表面干燥、清洁后再进行涂装，涂装过程中控制好涂层厚度和均匀性。
质量检测：采用多种方法对热喷锌涂层进行质量检测。使用涂层测厚仪测量涂层厚度，确保其符合设计要求；通过划格法测试涂层的附着力，检查涂层与基体的结合牢固程度；利用金相显微镜观察涂层的显微组织，检测涂层的孔隙率和致密性。此外，还可进行盐雾试验、湿热试验等加速腐蚀试验，评估涂层的防腐蚀性能。若检测发现质量问题，需分析原因并进行修复或重新喷涂。
涂层结合强度低：主要原因是基体表面预处理不充分、喷涂参数不当或喷涂材料质量不佳。解决方法是加强表面预处理，确保表面清洁、粗糙；优化电弧电压、电流、气体流量等喷涂参数，保证锌丝充分熔化和良好雾化；选用纯度高、质量合格的锌喷涂材料，必要时可先喷涂过渡层增强结合力。
涂层表面粗糙、孔隙率高：可能是气体流量过大、喷涂距离过远或锌丝熔化不充分导致。可适当降低气体流量，调整喷涂距离至合适范围，检查并调整电弧电压和电流，确保锌丝均匀熔化。对于已形成的粗糙表面和孔隙，可采用打磨、重熔或二次喷涂的方式进行处理。
涂层厚度不均匀：与喷枪移动速度不均匀、喷涂路径规划不合理有关。操作时要保持喷枪匀速移动，提前规划好喷涂路径，采用交叉喷涂法确保涂层均匀覆盖。对于厚度不均匀的涂层，可在较薄区域进行补喷，调整补喷时的参数，使涂层厚度达到一致。
涂层出现裂纹、剥落：涂层厚度过大、内部应力过高或后处理不当易引发此类问题。采用分层喷涂控制厚度，每层不宜过厚；喷涂后可进行适当的热处理消除应力；在进行封闭剂或油漆涂装时，确保涂层表面干燥、清洁，避免因涂层与后续涂层结合不良导致剥落。若涂层已出现裂纹、剥落，需去除原有涂层，重新进行喷涂和后处理。
涂层防腐蚀性能不达标：与涂层厚度不足、孔隙率高或后处理防护体系不完善有关。严格控制涂层厚度，确保达到设计要求；降低涂层孔隙率，提高涂层致密性；完善后处理防护体系，选择合适的封闭剂和油漆，并保证涂装质量。通过加速腐蚀试验检测涂层性能，若不达标，及时采取补救措施 。
鲁公网安备 37028202000656号
